Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

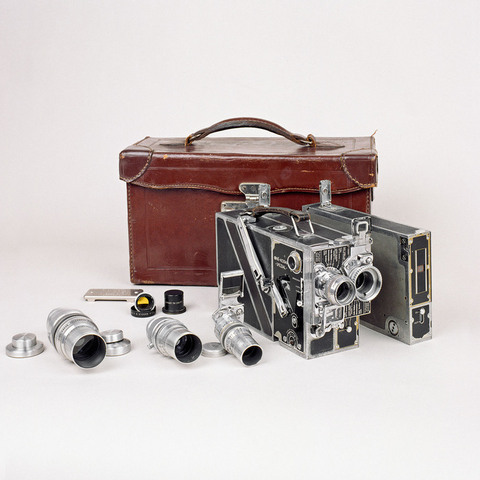

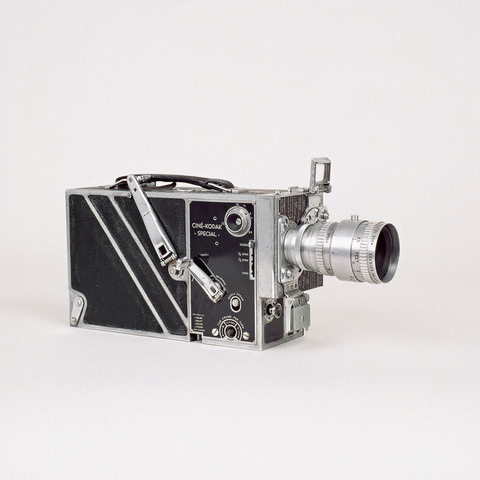

entraînement du film 16 mm par une griffe mue par une came ronde excentrique ; un débiteur denté ; emplacement pour magasins débiteur et récepteur intérieurs ; moteur à ressort ; manivelle ; manivelle pour entraînement du film à 8 images par tour ; axe d'entraînement du film à 1 image par tour ; bouton pour obtenir une seule image ; variateur de vitesse 8-16-32-64 images/seconde ; tourelle à deux objectifs avec deux viseurs dépliants différents dont l'un avec trois fenêtres différentes ; pointeur ; poignée; compteur de mètre

Auteurs

Informations non disponibles

Fabricants

Eastman Kodak Company
Rochester, New York

Utilisateurs

Informations non disponibles

Distributeurs

Informations non disponibles

Sujet du modèle

Informations non disponibles

Objectif

Kodak Anastigmat F. 1,9 25 mm. Pat. n° 1.620.337, 1.690.607 ; Kodak Anastigmat f. 1,6 50 mm USA Pat. n° 2.019.735 Made in USA by Eastman Kodak Co. Rochester

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 31 cm
Largeur : 8 cm
Hauteur : 15.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Inscrit : "Ciné Kodak Special. Pat. in USA. 1.388.886, 1.595.277, 1.619.108, 1.736.436. Pats. pending".

"Quelques avantages du nouveau Ciné-Kodak Spécial. Tourelle à deux objectifs. Viseur reflex. Magasin de 100 et 200 pieds. ralenti. Vitesse variable. Prise de vue image par image. Marche arrière. Angle d'obturation variable. Surimpression. Fondus enchaînés. Fondus. Marche au moteur ou à la main. Caches" (Cinéma-privé, n° 1, octobre 1933).

"Le Ciné-Kodak Special. Son introduction offre de nouvelles facilités pour la cinématographie. Il utilise les films normaux Ciné-Kodak de 16 mm : Panchromatiques, Panchromatiques Super-Sensitive ou Kodacolor, mais sa perfection et la variété de ses emplois en font un appareil hors de pair. Le Ciné-Kodak Special est l'appareil de prise de vues pour les opérateurs désirant sortir des sentiers battus et aborder les sujets considérés comme difficiles avec tous les autres appareils. C'est l'appareil tout indiqué pour les clubs de cinéastes amateurs : ils reconnaîtront vite qu'il est sans rival pour la production de maints effets spéciaux. C'est l'appareil qu'adopteront médecins, physiciens, biologistes, ingénieurs, professeurs d'athlétisme et toutes les personnes à la recherche d'une méthode économique et d'application générale pour la diffusion de leurs expériences ou de leurs observations et pour la constitution d'archives cinématographiques appropriés à leur spécialité. [...] L'obturateur à ouverture variable du Ciné-Kodak Special, au lieu de comporter seulement un disque à évidement fixe, est constitué par deux demi-disques, dont l'un est mobile relativement à l'autre pendant le fonctionnement, laissant entre eux une ouverture variable à volonté, depuis la fermeture complète jusqu'à l'ouverture maximum, pour l'exécution des fondus et des fondus enchaînés. Il peut aussi être employé normalement à la prise de vues dans l'une des trois positions figurées, le passage d'une ouverture à la suivante (signalé chaque fois par un enclenchement) doublant ou réduisant de moité la quantité de lumière admise. Enfin, dans sa position de fermeture, il permet le rebobinage du film pour la réalisation de scènes truquées. L'ensemble de ces dispositifs (que, de tous les appareils cinématographiques pour film étroit, le Ciné-Kodak Special est seul à posséder) est indispensable pour la production des fondus (apparition ou disparition des images en dégradé) et des fondus enchaînés (substitution progressive d'une scène à une autre, l'une et l'autre dégradées, mais en sens inverse). [...] Fréquence variable. Le moteur à ressort peut commander l'appareil à toutes fréquences comprises entre 8 et 64 images par seconde. Une particularité de cet appareil est un frein élastique qui évite les secousses et les vibrations que pourrait provoquer l'arrêt brusque du mécanisme fonctionnant aux grandes vitesses. Viseur reflex. En outre du viseur à vision directe, à employer quand l'appareil est tenu à hauteur d'oeil et qui est monté sur tous les Ciné-Kodaks, le Ciné-Kodak Spécial est muni d'un viseur reflex, à employer quand l'appareil est tenu à hauteur de poitrine, qui montre sur un verre dépoli le champ exact embrassé par l'objectif employé et permet la mise au point à toutes distances. [...] Deux traits, l'un horizontal et l'autre vertical, gravés sur le verre dépoli, aident à délimiter le champ couvert par les demi-caches horizontaux et verticaux, destinés à des poses multiples. Un bouton coulissant ouvre le viseur reflex et met en place un miroir à 45° derrière l'objectif de prise de vue ; le viseur se ferme automatiquement, en même temps que le miroir s'éclipse, dès que l'appareil est mis en fonctionnement. Une loupe se glisse sur le verre dépoli pour en agrandir l'image et permettre une meilleure mise au point. Le viseur reflex s'emploie avec chacun des six objectifs qui peuvent être adaptés sur le Ciné-Kodak Special. Quand l'image est vue nette dans le viseur, elle est nette aussi sur le film, ce qui dispense de toute évaluation ou mesure de la distance du sujet, directement ou par télémètre. En plus de la commande au moteur, le Ciné-Kodak Special comporte deux arbres de transmission, sur l'un ou l'autre desquels peut être montée la manivelle, pour la commande à la main, et c'est là encore un dispositif que le Ciné-Kodak Special est seul à posséder. L'un de ces arbres fait enregistrer huit images par tour de manivelle, l'autre une seule image. L'arbre à huit images a plusieurs emplois importants. D'une part, il permet de continuer à tourner quand le moteur est sur le point de s'arrêter. D'autre part, il permet de rebobiner le film exposé pour l'exécution des fondus enchaînés et des poses multiples. L'arbre à une image par tour a aussi plusieurs emplois. Il permet, en très mauvais éclairage, d'enregistrer avec le temps de pose nécessaire les images d'objets inanimés. Il permet aussi d'exposer un nombre déterminé d'images, ou de rebobiner une longueur de film correspondant à un nombre déterminé d'images, ce qui peut être nécessaire, notamment, pour des effets spéciaux de titres ou de dessins animés. L'arbre à une image par tour peut encore être commandé par moteur électrique pour certains travaux de laboratoire ou pour la prise de vues à très faible fréquence, notamment dans l'étude de la croissance des végétaux. [...] Magasins interchangeables. Une autre caractéristique propre au Ciné-Kodak Special est l'interchangeabilité des magasins pour 30 mètres ou pour 60 mètres de film. La substitution d'un magasin à l'autre sur le Ciné-Kodak Special est l'affaire d'un instant. L'appareil est construit en deux parties, chacune dans un boîtier distinct, dont l'un contient le moteur à ressort, le mécanisme de commande et tous les organes de réglage ; l'autre est le magasin à film, contenant le mécanisme à griffes, la fenêtre d'exposition et les arbres des bobines. Munis de portes à charnières, et laissant amplement la place des doigts, les magasins sont très faciles à charger. [...] Grâce à ces magasins interchangeables, l'usager d'un Ciné-Kodak Special peut, en quelques secondes, passer du film Panchromatique au Kodacolor ou au Panchromatique Super-Senstive, avantage précieux quand on désire varier les effets photographiques. [...] Caches. Il est fourni avec le Ciné-Kodak Special un jeu de six caches, dont deux pour masquer le moitié haute ou la moitié basse du champ (demi-caches horizontaux), deux pour masquer la moitié gauche ou la moitié droite du champ (demi-caches verticaux), un cache à ouverture cirulaire et un cache à ouverture ovale pour effets de fantaisie. Tous les autres caches, à ouvertures en forme de lunettes, de trou de serrure, de coeur, etc., peuvent être établis sur commande. L'emploi des caches est extrêmement simple : il sufflit de les glisser dans une fente ménagée immédiatement à l'arrière du viseur reflex. [...] Le Ciné-Kodak Special est muni d'une tourelle à deux objectifs de diverses distances focales. Le modèle normal est livré avec un objectif anastigmat Kodak f : 1,9 de 25 mm de foyer. En outre, le Ciné-Kodak Special peut être muni de cinq autres objectifs : un objectif grand angulaire f : 2,7 de 15 mm, un objectif f : 3,5 de 50 mm, et trois téléobjectifs f : 4,5, respectivement de 75, 115 et 150 mm de foyer. Chacun d'eux est muni de la lentille divergente qui lui correspond pour constituer le viseur à vision directe. [...] Le Ciné-Kodak Special est muni d'un moteur à ressort, exceptionnellement doux et d'une longue durée de fonctionnement, qui permet d'exposer 12 m de film avec un seul remontage. Un signal sonore indique le moment où l'on doit remonter le moteur et le moment où le remontage est terminé. Le Ciné-Kodak Special est muni de deux compteurs. L'un d'eux, monté sur le compartiment du moteur, est lié par engrenages au mécanisme d'entraînement du film et indique en pieds (de 30 cm) la longueur de film déroulée (déduction faite du film rebobiné), indication nécessaire pour la réussité des fondus enchaînés et des poses multiples. Chaque magasin à film est muni de son compteur automatique indiquant, toujours en pieds, la longueur du film vierge disponible, prévenant ainsi de la nécessité de recharger. L'indicateur de diaphragme fait partie intégrante de la tourelle ; il précise l'ouverture à adopter dans les divers cas de prise de vues à l'extérieur, suivant les conditions atmosphériques" (Le Ciné-Kodak Special, Paris, Kodak-Pathé S.A.F., 1933).

Bibliographie

Le Ciné-Kodak Special, Paris, Kodak-Pathé S.A.F., 1933

American Cinematographer, may 1933, p. 20-21.

Cinéma-privé, n° 1, octobre 1933.

Cinéma pour tous, n° 9, mai 1938.
