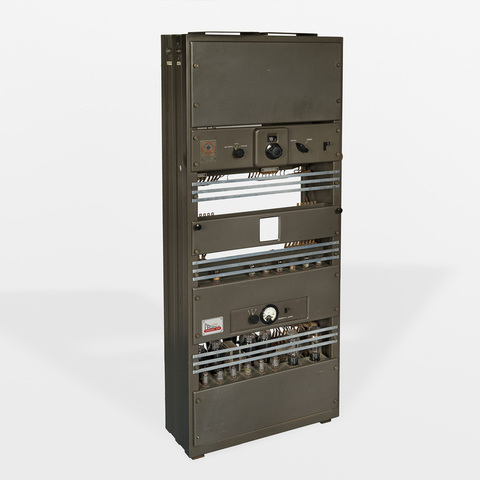

Amplificateur de son
N° Inventaire : CNC-AP-15-1196
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Son, diffusion
Nom du modèle : Cinemeccanica C 30 Stéréophonique
Numéro de fabrication : C/30 St. n° 026 ; amplificatori n° 010
Lieu de fabrication : Milan, Italie
Année de fabrication : 1955
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
amplificateur pour son stéréophonique magnétique 4 pistes, son stéréophonique optique Perspecta Stereophonic Sound, son standard optique ; commandes magnetic/optic/pick-up, normal/stéréo, Perspecta Sound ; préamplificateurs
Auteurs
Fine Robert
New York, New York
Fabricants
Cinemeccanica
Milan, Viale Campania, 23
Perspecta Sound Incorporated
New York, New York
Utilisateurs
Fine Robert
New York, New York
Distributeurs
Cinélume
Paris, 3 rue du Colisée
Cinemeccanica
Milan, Viale Campania, 23
Sujet du modèle
Informations non disponibles
Objectif
Informations non disponibles
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 23 cm
Largeur : 59 cm
Hauteur : 136 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marques : "Cinemeccanica Milano C/30 St. 026" ; "Perspecta Stereophonic Sound" ; "Cinemeccanica amplificatori 010".

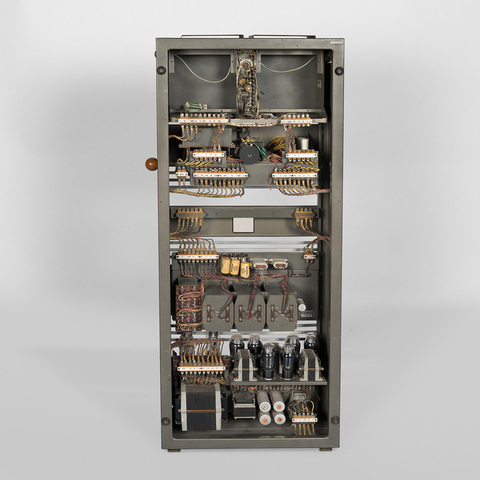

"La société Cinélume, agent exclusif de Cinemeccanica de Milan, nous communique les détails et les caractéristiques de l'amplificateur stéréophonique C/30 St. qui réunit les solutions suivantes : - Son stéréophonique magéntique (4 pistes) ; - Son stéréophonique optique (Perspecta Stereophonic Sound) ; - Son standard optique. Eléments composants : - 1 panneau préamplificateurs ; 1 panneau de commande, change machine, disque ; - 1 panneau interrupteur automatique et amplificateur d'effets ; - 1 panneau intégrateur Perspecta Sound ; - 1 amplificateur triple. Panneau préamplificateur : est composé d'un préamplificateur double pour optique et de deux préamplificateurs quadruples pour magnétique. Organes intérieurs : 10 régulateurs semi-fixes de volume (équilibreurs) pour canaux magnétiques ou optiques ; 2 prises pour raccords lecteurs magnétiques machines ; barrettes pour alimentation et sortie machines. Panneau de commande, change machine, pick-up, contient le préamplificateur pick-up : organes extérieures de manoeuvre : interrupteur général, commutateur magnétique-optique-pick-up, régulateur de volume lumineux ; commutateur de sortie normal-stéréo, change machine. Organes de liaisons extérieures : barette secteur, barrette pour haut-parleur gauche-centre-droit ; barrette pour pick-up. Organes intérieurs : régulateur semi-fixe d'amplification pick-up ; barrette pour liaison alimentation, barrette entrée de la machine gauche, barrette entrée de la machine droite, barrette sortie. Panneau interrupteur automatique et amplificateur d'effets : organes extérieurs de manoeuvres : interrupteur, organes de liaison extérieure : barrette pour haut-parleur d'effets, organes intérieurs : régulateur volume, régulateur sensibilité, barrette alimentation, barrette entrée. Impédance d'entrée : 100 000 Ohm. Tension d'entrée phonique : 0,25 V. Tension d'entrée signal 12 000 périodes : 0,05 V. Impédance de sortie : 6 Ohm. Puissance sortie : 14 W. Panneau intégrateur : organes de manoeuvre extérieure : interrupteur, indicateur, commutateur indicateur. Organes extérieurs : régulateur de sensibilité générale, régulateur de sensibilité gauche, régulateur de sensibilité centre, régulateur de sensibilité droit, barrette entrée, barrette alimentation et sortie. Impédance d'entrée 1 MOhm, tension d'entrée phonique 0,5 V., tension d'entrée signaux 30-35-40 périodes, 0,05 V., tension contrôle sortie pour G-C-D ; variable entre - 2 à - 8 V. avec Perspecta en circuit, - 2 V. avec Perspecta exclus. Amplificateur triple : organes intérieurs : barrette d'entrée, barrette d'alimentations, tension contrôle et sortie, changeur de tension à 110/160/205/265 V. Impédance intérieure d'entrée, 250 000 Ohm. Tension d'entrée 0,5 V. Impédance des sorties : 6 et 18 Ohm. Puissance de sortie : 14 + 14 + 14 W. Alimentation du secteur entre 95 et 280 V." ("L'amplificateur stéréophonique Cinemeccanica C/30 ST", La Cinématographie française, technique et matériel, n° 1621, juin 1955, p. V-VI).
Bibliographie
"L'amplificateur stéréophonique Cinemeccanica C/30 ST", La Cinématographie française, technique et matériel, n° 1621, juin 1955, p. V-VI.
