Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

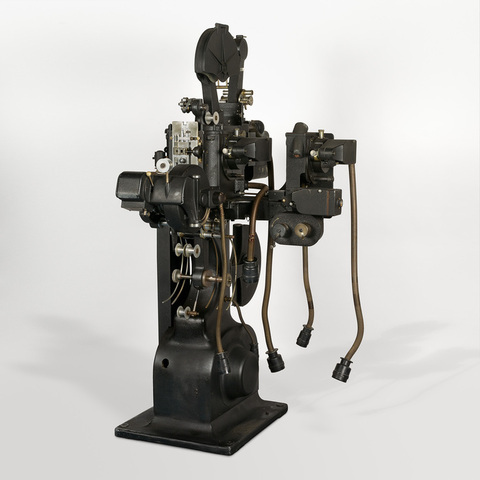

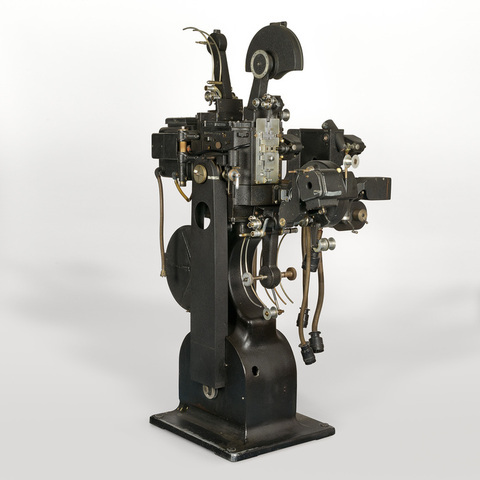

tireuse 35 mm à réduction 16 mm sonore par projection ; entraînement du film 35 mm par deux griffes ; six débiteurs dentés 35 mm ; deux débiteurs dentés 16 mm ; réducteur son type RX série H ; changement des lumière de tirage et déclenchement automatique des titres sans encoche dans les négatifs par bande de papier à diaphragmes ; lanterne et ampoule électrique incorporées ; moteur électrique incorporé ; carters pour bobines débitrices et réceptrices ; lecteur optique sonore ; rhéostats ; résistance ; câbles et interrupteurs électriques

Auteurs

Informations non disponibles

Fabricants

Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur

Utilisateurs

Informations non disponibles

Distributeurs

Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur

Sujet du modèle

Informations non disponibles

Objectif

Informations non disponibles

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 120 cm
Largeur : 115 cm
Hauteur : 186 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Fonctionnait encore en 2008 à Bruxelles, dans les laboratoires Meuter-Titra.
Marque : "Réducteur son type RX n° 212 Série H Made in France Etablissements André Debrie Paris".
"Les réductrices Tipro sont conçues pour le tirage de copies sous standard format 16 mm en partant d'originaux standard 35 mm sonores. Elles peuvent être utilisées pour la production directe de copies positives 16 mm d'après des négatifs de 35 mm ou de contre-types négatifs 32 mm (2 fois 16 mm accolés) employés ensuite pour la production en grande série de positifs 32 mm tirés par contact sur nos machines Matipo modèles sous-standard. [...] Sur demande, ces réductrices peuvent aussi être construites pour tirage sur deux films séparés de 16 mm ou bien sur un seul film de 16 mm" (Etablissements André Debrie, Réductrices "Tipro", n° 439, Paris, Debrie, s.d.).
"Le nouveau principe de réduction optique appliqué sur l'organe RX rejette toute utilisation de l'anamorphose et effectue une réduction uniforme dans le rapport 1/2,5 correspondant au sens du défilement. Dans ces conditions, la largeur (2,54 mm) de la piste originale 35 mm, se trouve réduite à 2,54/2,5 soit, pratiquement, 1 mm ; on en déduit immédiatement que, dans la largeur normale de la piste 16 mm (2,15 mm), il est possible de placer côte à côte deux pistes réduites. [...] Le système optique de l'organe RX comporte donc essentiellement un dispositif de dédoublement par miroirs : une lampe préfocalisée, utilisée en association avec un filtre violet et une lentille condensatrice, assure l'éclairement de la piste sonore du film 35 mm ; un objectif intercalé dans les faisceau lumineux est réglé de façon à fournir de la piste une image réduite dans le rapport de 1/2,5. Le faisceau à la sortie de l'objectif est divisé en deux dans le sens de la hauteur au moyen de deux miroirs juxtaposés et calés à 90° l'un par rapport à l'autre ; or, chacun de ces miroirs est du type en toit avec un angle d'ouverture dont la valeur très proche de 180° est déterminée de façon à dédoubler l'image dans chacun des faisceaux. Après renvoi par deux miroirs plans à 45°, les deux couples d'images dédoublées se forment aux emplacement correspondants aux deux pistes d'une copie sonore 32 mm" (Organe "R.X." pour machine de tirage par réduction Tipro R.I.S., n° 446, Paris, Etablissements André Debrie, s.d., p. 5-7).

Bibliographie

Machines Matipo "S", "SU", "TU", Paris, Etablissements André Debrie, s.d.
Réductrices "Tipro", n° 439, Paris, Etablissements André Debrie, s.d.
Organe "R.X." pour machine de tirage par réduction Tipro R.I.S., n° 446, Paris, Etablissements André Debrie, s.d.
"Tireuses Tipro RIS-2 avec organe RX des Etablissements A. Debrie", Bulletin de l'AFITEC, n° 8, 1950, p. 15-17.
