Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

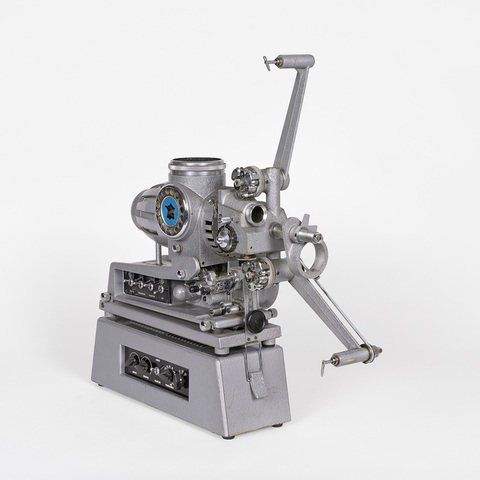

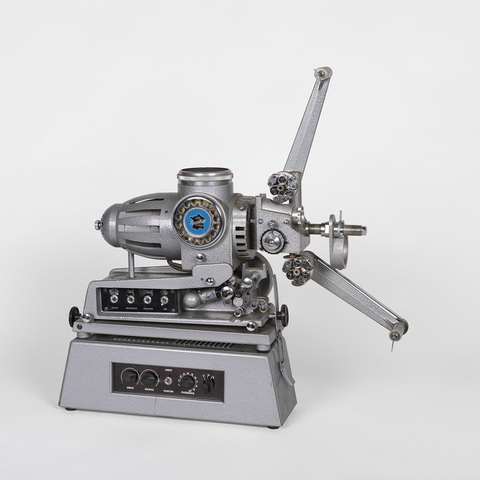

entraînement du film 16 mm, 9,5 mm et 8 mm par trois griffes ; deux débiteurs dentés 16 mm ; deux débiteurs dentés 9,5 mm ; deux débiteurs dentés 8 mm ; débiteurs montés sur tourelles ; lanterne et ampoule électriques incorporées ; moteur et ventilateur électriques incorporés ; variateur de vitesse ; bras débiteur et récepteur ; lecteur optique du son ; amplificateur séparé de l'appareil (mais servant aussi de base) avec réglage des aigues, graves et puissance

Auteurs

Informations non disponibles

Fabricants

Etablissements Heurtier et Cie
Saint-Etienne, square Franklin-Roosevelt

Utilisateurs

Informations non disponibles

Distributeurs

Etablissements Heurtier et Cie
Saint-Etienne, Square Fr. Roosevelt, Le Rond-Point

Sujet du modèle

Informations non disponibles

Objectif

Som Berthiot K 39 343, 1,5, F. : 25 mm

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 70 cm
Largeur : 16 cm
Hauteur : 65 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque "Unis France Heurtier Saint-Etienne".

"Groupe n° 2. H.S.M. universel 60 muet et sonore - optique. Appareil pouvant satisfaire aux besoins des cinéastes amateurs et des exploitants, il présente des avantages sensibles par rapport au tri-film du groupe I ; en effet, il peut passer tous les films substandard et reproduire les enregistrements par procédé optique dans les formats 9,5 et 16 mm. Le système de lecture utilisé est identifque à celui du H.S.M. 16 mm. Il utilise en particulier la même photodiode au germanium OAP 12. Le projecteur est placé sur l'ampli par l'intermédiaire d'un système articulé réglable par vis micrométrique, permettant de centrer la projection sur l'écran. Ce projecteur peut couvrir des écrans de 3 mètres de base en 16 mm. (...) Les caractéristiques sont les suivantes : moteur à vitesse constante du type asynchrone ; boîte à vitesse permettant les deux cadences 16 et 24 images/sec. ; obturation variable selon la cadence et le format ; ventilation très puissante ; lampe jusqu'à 1000 watts ; engrenages hélicoïdaux taillés par génération ; axes montés sur roulements à billes ; volant de filtrage à grande inertie ; cadre en acier rectifié et chromé ; accouplement souple par ressort, protégeant le mécanisme contre les démarrages trop rapides. Toutes les pièces effectuant un mouvement de rotation sont rectifiées, les plus lourdes sont équilibrées. Ce projecteur est équipé de bras pour bobines de 600 mètres, ce qui interdit la possibilité de prévoir un réembobinage rapide. Les pièces en contact avec le film (cadres, débiteurs et galets) sont évidées pour éviter toute rayure de la pellicule. Cet appareil est transformable en universel magnétique" (catalogue Etablissements Heurtier et Cie, Saint-Etienne, s.d.)

Bibliographie

Catalogue Etablissements Heurtier et Cie, Saint-Etienne, s.d.
