Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

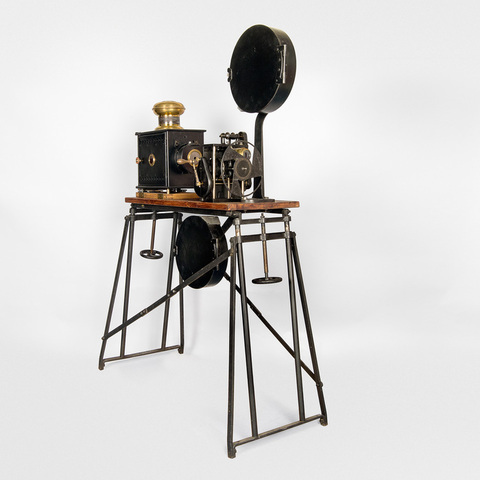

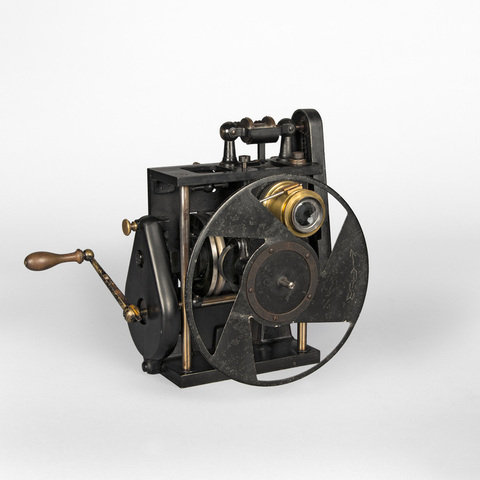

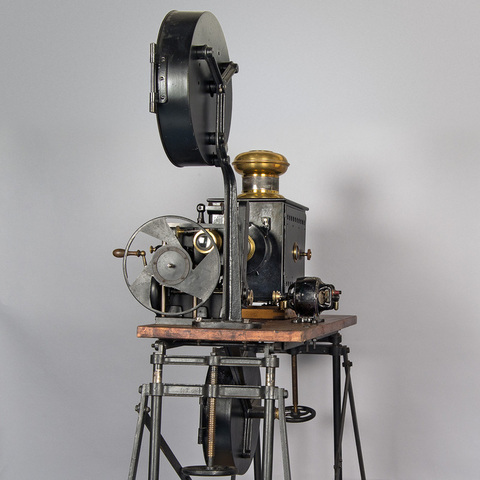

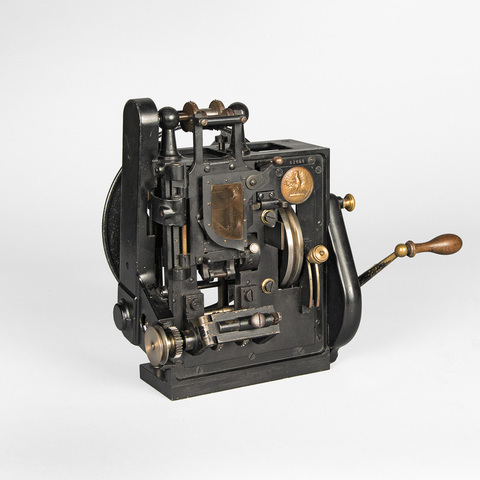

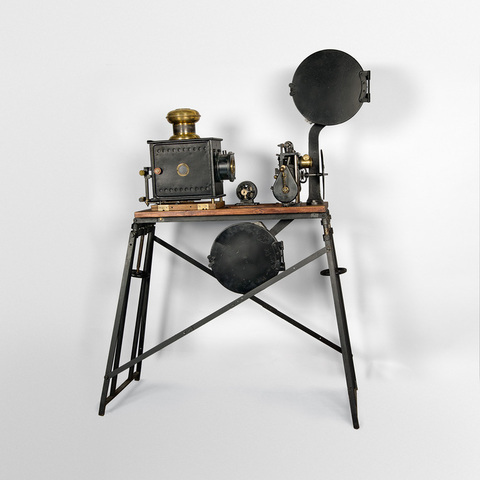

entraînement du film 35 mm par croix de Malte à bain d'huile ; trois débiteurs dentés ; obturateur trois pales ; objectif à crémaillère ; fenêtre réglable ; couloir presseur ; volet coupe feu en mica ; poulie d'entraînement pour moteur ; manivelle

Auteurs

Informations non disponibles

Fabricants

Etablissements Pierre Victor Continsouza
Paris, 403 rue des Pyrénées

Utilisateurs

Informations non disponibles

Distributeurs

Pathé Cinéma
Paris, 20 bis rue Lafayette

Pathé Consortium Cinéma
Paris, 67 rue du Faubourg Saint-Martin

Sujet du modèle

n° 43 456

Objectif

3,5 cm diamètre

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 28 cm
Largeur : 37 cm
Hauteur : 31 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Etablissements Continsouza constructeurs. Pathé Cinéma".

"Projecteur "Pathé" renforcé, type A.B.R. Le projecteur "Pathé" renforcé est universellement connu. Plus de 50 000 sont en fonctionnement dans le monde entier. C'est de tous les appareils existant actuellement, celui qui, par sa solidité, sa simplicité, la facilité d'accès à tous ses organes, sa fixité, sa luminosité, répond le mieux aux exigences, de plus en plus grandes, de MM. les Directeurs de salles et de MM. les Opérateurs. C'est aussi l'appareil préféré des Maisons de location et recommandé par elles, car c'est celui qui fatigue et use le moins les films. L'entraînement intermittent du film : 1. arrêt pendant la projection du film sur l'écran ; 2. glissement du film pour le remplacement d'une image par la suivante, est obtenu au moyen d'un tambour denté actionné par un mouvement à croix de Malte. Le film étant, d'autre part, entraîné de façon continue par le tambour denté supérieur, à son entrée, et par le tambour denté inférieur à sa sortie de l'appareil, il en résulte que la tension du film varie à chaque changement d'image, d'où la nécessité, afin d'éviter la rupture du film ou la déchirure des perforations, de ménager deux boucles, comprenant chacune deux ou trois images et dirigées toutes les deux vers l'avant de l'appareil (côté objectif), la première entre le tabour denté supérieur et l'entrée du couloir de l'appareil, la deuxième entre le tambour denté de croix de Malte et le tambour denté inférieur du débiteur. Le film doit être placé dans l'appareil de telle sorte que le côté gélatine soit dirigé vers la source lumineuse. La Croix de Malte et son dispositif d'entraînement (doigt d'arrêt) sont enfermés dans un carter à bain d'huile. [...] L'obturateur est muni de trois pales dont l'une doit couvrir l'objectif pendant toute la durée de chaque changement d'image, c'est à dire pendant toute la durée du mouvement de rotation du tambour de croix de Malte. [...] Les organes du projecteur Pathé renforcé A.B.R. (comme d'ailleurs ceux de tous les projecteurs cinématographiques) tournant à une très grande vitesse : le plateau d'entraînement (doigt d'arrêt), par exemple, en marche normale (16 images à la seconde, soit environ 1100 mètres de film à l'heure), effectue 960 tours à la minute, il est nécessaire qu'un tel appareil soit fréquemment et bien graissé. [...] Projecteur Pathé renforcé type A.B.R., type normal, marche à droite, 2200 Fr. Marche à gauche, 2300 Fr. (Matériel cinématographique "Pathé" professionnel et d'enseignement, Projecteur "Pathé" renforcé type A.B.R., Paris, Pathé, s.d.).

"Qui t'a fait roi ? L'immense majorité des Opérateurs et des Exploitants ! Appareil Pathé Etab. Continsouza constructeurs. Plus de 50 000 appareils vendus à ce jour. Exposition et vente : 67, rue du Faubourg-Saint-Martin, Paris, et dans toutes les agences de Pathé-Consortium-Cinéma" (Le Cinéopse, n° 19, mars 1921).

"Le projecteur A.B.R. est, sans conteste, le plus connu des appareils à croix de Malte, dont il a été en quelque sorte le prototype ; tous les ouvrages publiés dans le monde entier l'ont signalé, s'ils ne l'ont décrit en détail, et aucun opérateur n'en ignore le fonctionnement tant il est simple. La manivelle tournant à deux tours par seconde entraîne, par l'intermédiaire de la roue et des deux pignons, un arbre sur lequel sont montés le volant, le plateau portant le doigt d'entraînement de la croix de Malte, et le pignon cône qui assure l'entraînement de l'obturateur. Sur l'arbre de la croix de Malte est monté le tambour débiteur qui assure l'entraînement intermittent du film. [...] L'appareil comporte un dispositif de sûreté contre l'incendie du film par le faisceau de lumière de la lanterne. Le film n'est découvert que lorsque la manivelle tourne à une vitesse suffisante. Il se compose d'un volet actionné par une pièce à expansion centrifuge, logée dans le creux du volant et par un levier coudé. La poulie, montée sur l'axe de l'obturateur qui tourne à 960 tours à la minute, permet la commande au moteur. Cet appareil est parfait ; il n'est donc pas étonnant qu'il ait conquis tous les suffrages" (Le Cinéopse, n° 21, mai 1921, p. 313-314).

Bibliographie

Matériel cinématographique "Pathé" professionnel et d'enseignement, Projecteur "Pathé" renforcé type A.B.R., Paris, Pathé, s.d.

Etablissements Continsouza, Poste de projection professionnel "Pathé" renforcé, type A.B.R., Paris, Continsouza, s.d.

Le Cinéopse, n° 19, mars 1921.

Le Cinéopse, n° 21, mai 1921, p. 313-314.

Le Cinéopse, n° 77, 1er janvier 1926.
