Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

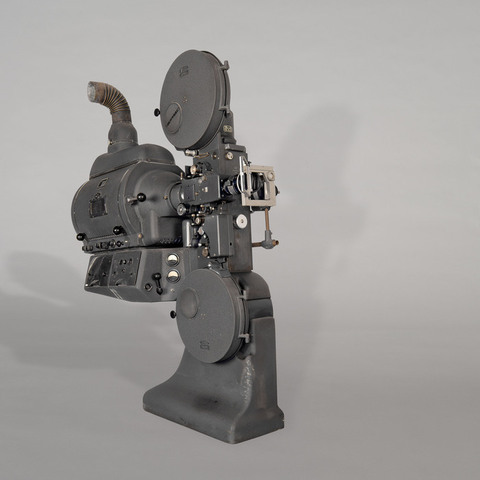

entraînement du film 35 mm sonore à piste optique par croix de Malte à bain d'huile ; deux débiteurs dentés ; carters débiteur et récepteur ; triple refroidissement du couloir du film par circulation d'eau, soufflage d'air frais et aspiration d'air chaud ; obturateur à tambour ; lanterne à arcs électriques à charbons avec corps de lanterne additionelle pour projection de diapositives ; avance automatique des charbons ; ventilateur ; lecteur son et lampe excitatrice ; cellule photo-électrique ; pré-amplificateur avec cellule bleue Zeiss-Ikon ; objectif CinemaScope avec miroir de renvoi ; pied réglable en fonte ; tiroir pour démarreur semi-automatique ; tiroir pour le redresseur alimentant la lampe excitatrice

Auteurs

Informations non disponibles

Fabricants

Ernemann Zeiss Ikon
Dresde

Utilisateurs

Informations non disponibles

Distributeurs

Ernemann Zeiss Ikon
Dresde

Sujet du modèle

Informations non disponibles

Objectif

Zeiss Ikon Alinar III 1:2 F. 40 mm n° 61 404 et objectif CinemaScope Anamorphot n° 1835462

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 152 cm
Largeur : 65 cm
Hauteur : 195 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

"Le mécanisme est entraîné par un moteur synchrone, monté sur le mécanisme, garantissant une vitesse absolument constante de l'image, même dans les conditions de service les plus sévères, par exemple à des températures très basses ou lorsque le secteur présente de fortes fluctuations. Une pompe à huile fournit un puissant jet d'huile qui lubrifie constamment toutes les pièces du mécanisme. A chaque circuit complet l'huile est doublement filtrée, d'une part par un tamis, d'autre part par un aimant qui retient toutes les limailles ferreuses qui se détachent pendant la période de rodage. Le mouvement à croix de Malte constitue le coeur même de la machine. Il est fabriqué avec la précision proverbiale de Zeiss Ikon et garantit une stabilité parfaite de l'image. L'obturateur se présente sous la forme d'un obturateur à tambour. Il est combiné avec les volets à force centrifuge de protection contre l'incendie qui interceptent le fasiceau lumineux dès que la vitesse du projecteur tombe en dessous d'une certaine valeur. Le lecteur de son est entièrement monté sur la platine inférieure. le lecteur comprend un galet de stabilisation réglable, une piste de lecture formant volant, un compensateur à double galet ainsi que le support de la lampe excitatrice avec son système optique extra lumineux à fente réglable. La cellule photoélectrique Zeiss Ikon qui complète l'ensemble garantit une lecture de qualité identique pour les pistes optiques des films noir et blanc et en couleurs. Pour la lecture des films à son magnétique à une ou plusieurs voies, on utilise le lecteur Zeiss Ikon Multi-Ernophon qui se place entre le projecteur et le carter supérieur [non présent sur cet exemplaire]. Le plateau de la table qui supporte la lanterne est prévu pour recevoir deux tiroirs. Dans le tiroir de droite se trouve le démarreur semi-automatique tandis que celui de gauche est équipé du redresseur alimentant la lampe excitatrice. Ce dernier tiroir peut également recevoir le régulateur de la télécommande du redresseur des lampes à arc. Les deux tiroirs sont reliés autoamtiquement au câblage de la machine par des broches plates. Pour la projection des diapositifs, on dispose soit de l'additif comportant une lampe spéciale (pour la projection avec lampe à arc) ou bien un dispositif à miroir (éclairage au xénon), qui renvoie la lumière fournie par la lampe du projecteur. Les appareils pour la projection des diapositifs se fixent à la place de la porte gauche de la lanterne, ils permettent la projection aussi bien sur écran normal que sur écran panoramique. Lampe à arc à haute intensité Magnasol IV/2 prévue uniquement pour l'utilisation de charbons HI. L'avance des charbons est automatique ; il est possible d'y adjoindre un ventilateur. Intensité maximum avec ventilateur : 110 A. Diamètre du miroir : 356 mm. Pied réglable avec table basculante" (Brochure Ernemann X, Allemagne, s.d.).

"L'anamorphoseur Carl Zeiss 2 x 63 pour projection en CinémaScope est un système additif donnant une anamorphose dans le rapport 2/1. Etant donné l'excellente correction de cet objectif, il conserve intégralement la qualité de l'image fournie par l'objectif primaire." (Brochure Zeiss Ikon, système d'image et de son, Allemagne, 1958).

Bibliographie

Brochure Ernemann X, Allemagne, s.d.

H. Tümmel, "Die Ernemann 10", Kino-Technik, mars 1951, p. 49-50.

Zeiss Ikon Image et son, bulletin cinématographique de la Zeiss Ikon A.G. Stuttgart, n° 26, 1952.

Brochure Zeiss Ikon, système d'image et de son, Allemagne, 1958.
