Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

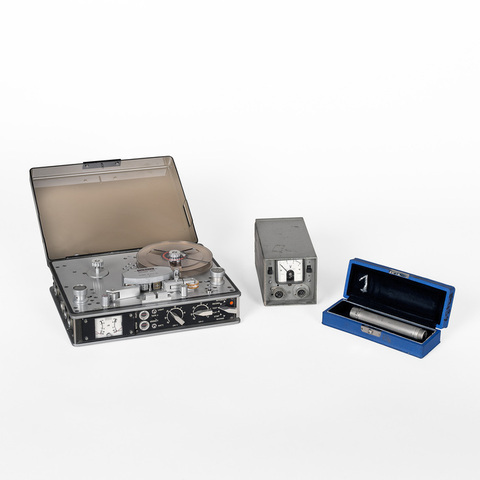

enregistrement magnétique monophonique et stéréophonique transistorisé deux pistes sur bandes 6,3 mm et bobines diamètre 13 cm ; quatre têtes magnétiques ; cabestan entraîné par moteur asservi ; quatre vitesses 9,5 - 19 - 38 et 76 cm/s ; rebobinage ; haut-parleur incorporé ; alimentation par 12 batteries ; connexion deux microphones, casque, synchro, alimentation extérieure ; modulomètres ; tensiomètres ; potentiomètres ; sélecteurs ; commutateurs ; microphone Schoeps M221F n° 3477 en boîte ; sacoche de transport en cuir ; alimentation H. Girardin type AS 10 n° 110

Auteurs

Quellet Georges
Hauterive près de Neuchâtel

Fabricants

H. Girardin équipements de radiodiffusion construction radioélectrique
Le Perreux-sur-Marne, 9 bis boulevard de Fontenay

Stellavox
Hauterive près de Neuchâtel

Utilisateurs

Quellet Georges
Hauterive près de Neuchâtel

Distributeurs

LTM
Courbevoie, 104 boulevard Saint-Denis

Sujet du modèle

Informations non disponibles

Objectif

Informations non disponibles

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 8.5 cm
Largeur : 27 cm
Hauteur : 21.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Longueur : 20 cm
Largeur : 42 cm
Hauteur : 23.5 cm

Remarques

Marques : "Stellavox record unit stéréo 19 cm/s CEI" ; ""Stellavox professional recorder G. Quellet Ing. - E.P.Z. Neuchatel Suisse type SP7 n° 710 939 0".

"Le magnétophone autonome professionnel Stellavox Sp7 universel permet de réaliser la plupart des enregistrements sur ruban magnétique 6,3 mm en qualité studio, même dans les conditions les plus difficiles. Outre les quatre vitesses normalisées 9,5 - 19 - 38 et 76 cm/s, on peut aisément obtenir toutes les vitesses intermédiaires ; de même, grâce au système des modules interchangeables enfichables, y compris le bloc porte-têtes, peuvent être réalisés tous les standards d'enregistrement souhaités, qu'ils soient monophoniques ou stéréophoniques, avec ou sans piste de synchronisation. Il est également possible d'utilier le Sp7 comme instrument de mesure, pour l'enregistrement de données de tout genre, même dans le domaine des fréquences infrasonores (depuis la fréquence 0 avec un converstisseur FM) jusqu'aux fréquences ultrasonores pour lesquelles il a été prévue la vitesse de 76 cm/s au moyen de modules spéciaux" (Instructions pour l'emploi du magnétophone autonome professionnel Stellavox Sp7, Hauterive, Stellavox Georges Quellet Ing., s.d.).

"Le nouveau système Stellavox est le plus universel existant en enregistreur sur ruban magnétique. Léger et petit, l'enregistreur autonome professionnel Stellavox [...] ouvre de nouvelles voies dans tous les domaines de l'enregistrement, grâce à l'originalité de sa conception révolutionnaire. D'innombrables usagers professionnels du monde entier : cinéastes, reporters de la TV, de la radio-diffusion et de l'industrie du disque, ainsi que des laboratoires et de nombreux amateurs exigeants ont adopté Stellavox, pionnier depuis vingt ans dans le domaine de l'enregistrement magnétique. [...] Le boîtier est constitué de deux cadres en alliage injecte, chromé satiné, reliés par une tôle de skinplate. Sur les faces sont montés par devant les organes extérieurs : instruments de mesure, potentiomètres, sélecteur, commutateurs, prises, etc. [...] Le casier des batteries (de type universel) est placé au dos et est étanche relativement à l'intérieur de l'appareil. [...] Les groupes mécaniques sont fixés sur la platine, chacun par trois vis, en particulier les bloc-moteur-cabestan-contre-cabestan et le porte-têtes. Chaque porte-bobines contient les servo-freins et servo-embrayages pilotés par les deux tensiomètres maintenant constante la tension du ruban. [...] Le porte-tête SHD est enfichable de façon à autoriser son échange rapide, soit pour les besoins du service, soit pour disposer de différentes normes avec le même SP 7 (mono, stéréo, son-pilote, etc.) ; en effet, pour les 4 têtes magnétiques, tous les correcteurs d'enregistrement et de lecture sont dans le porte-têtes, appartenant ainsi aux têtes correspondantes. Ainsi, à un porte-têtes correspond une norme d'enregistrement (par exemple : mono pleine piste, pilote-néo, 19 cm/s CEI, pour ruban Scotch 203) et une (ou deux) vitesse, pouvant aller jusqu'à 76,2 cm/s. [...] Ce porte-têtes, constitué d'une seule pièce en alliage d'aluminium injecté, nervuré, est extrêmement solide. Les têtes, ainsi que les trois guide-bande, sont fixés sur cette pièce, assurant ainsi une stabilité de défilement excellente. [...] Le schéma électronique du Sp 7 comprend près de 100 transistors et diodes, 180 résistances, 100 condensateurs et 1500 points de soudure. [...] Nous avons abandonné les méthodes traditionnelles, décevantes, et imaginé : 1. Un nouveau moteur électrique (breveté internationalement) très plat, à haut rendement, à modulation de couple infime, à moment d'inertie très faible [...]. 2. Une conception de ce moteur autorisant six balais, ce qui assure une sécurité absolue de démarrage et de marche. 3. Une nouvelle technologie de taillage de la roue phonique (faisant partie intégrante du moteur), réalisant une très grande précision. [...] 4. Un dispositif électromagnétique de télécommande du contre-cabestan, à très faible consommation temporaire. Le levier portant la roulette contre-cabestan est solidaire du bloc moteur, donc parfaitement aligné avec le cabestan. 5. Un mécanisme opérant, sans aucun levier et par une seule courroie, remplaçable instantanément, les marches arrière et avant" (Notice SP 7 Stellavox, Hauterive, Stellavox Georges Quellet Ing., s.d.).

Bibliographie

Instructions pour l'emploi du magnétophone autonome professionnel Stellavox Sp7, Hauterive, Stellavox Georges Quellet Ing., s.d.

Notice SP 7 Stellavox, Hauterive, Stellavox Georges Quellet Ing., s.d.

Cinéma pratique, n° 148, octobre-novembre 1976.
