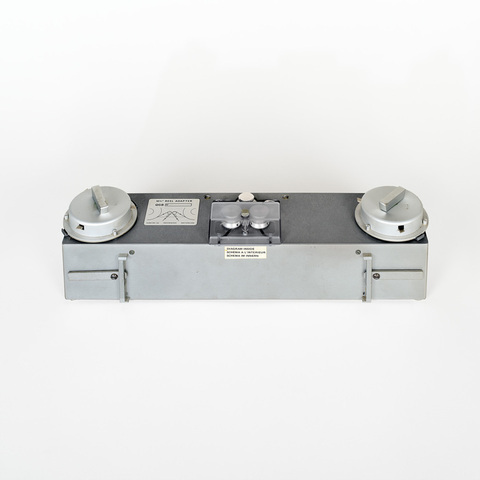

Magnétophone à bande magnétique (accessoire de)
N° Inventaire : AP-11-2722
Collection : La Cinémathèque française
Catégorie d'appareil : Son, enregistrement
Nom du modèle : Adaptateur QGB de bobines pour Nagra
Numéro de fabrication : n° 826
Lieu de fabrication : Cheseaux-sur-Lausanne, Suisse
Année de fabrication : 1978
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
adaptateur pour magnétophone Nagra E, 4.2, IV-S et IV-SJ permettant le montage de bobines et plateaux de 10 1/2 " (266,7 mm) ; deux portes bobines ; deux moteurs asservis par tensiomètres
Auteurs
Informations non disponibles
Fabricants
Nagra
Cheseaux
Kudelski S. A.
Cheseaux-sur-Lausanne
Utilisateurs
Informations non disponibles
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
Informations non disponibles
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 10.5 cm
Largeur : 45 cm
Hauteur : 13 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque "10 1/2 reel adapter QGB n° 826".
"L'adaptateur QGB est un accessoire destiné aux magnétophones monophoniques, stéréophoniques et d'instrumentation Nagra E, 4.2, IV-S et IV-SJ. Il permet le montage de bobines et plateaux de 10 1/2 (266,7 mm) à noyau NAB, AEG ou cinéma, qui peuvent contenir 2400 ' (730 m) de bande épaisse. A la vitesse de 19 cm/sec, on obtient ainsi une heure d'enregistrement. Ce dispositif très perfectionné est d'un fonctionnement entièrement automatique. Le QGB assurant un défilement rigoureux et permettant des bobinages avant et arrière très rapides, son utilisation est également intéressante avec de plus petites bobines. Ses porte-bobines reçoivent des noyaux interchangeables s'adaptant aux divers types de noyaux existants. Ceux-ci sont couplés à deux servo-moteurs contrôlés par leur tensiomètre qui maintiennent la tension de la bande dans des limites très étroites. Dès que le tensiomètre gauche se déplace, ce qui se produit quand la Nagra est mis en défilement, le QGB entre en fonction, les freins de parc se desserrent et les servo-moteurs entrent en action. Un dispositif de contrôle vérifie si la bande défile réellement et s'il constate qu'elle est arrêtée pendant plus de 1,5 sec., il remet le QGB en attente" (Notice QGB adaptateur bobines 26,5 cm avec deux moteurs asservis par tensiomètres, Suisse, Kudelski, février 1978).
Bibliographie
Notice QGB adaptateur bobines 26,5 cm avec deux moteurs asservis par tensiomètres, Suisse, Kudelski, février 1978.
