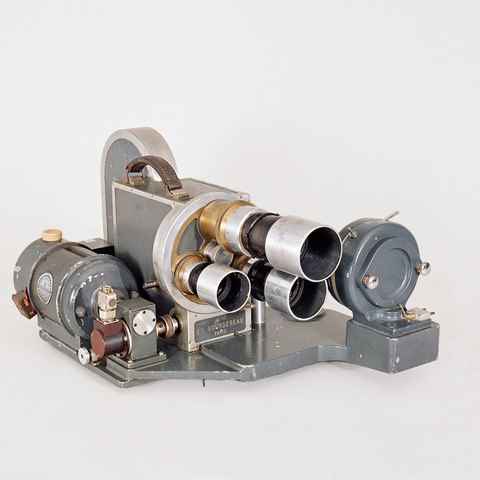

Caméra grande vitesse film 35 mm
N° Inventaire : CNC-AP-97-612
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Prise de vues cinématographiques
Nom du modèle : Appareil de prise de vues G.V. série C
Numéro de fabrication : Série C n° 90 ; n° 110
Lieu de fabrication : Paris, France
Année de fabrication : À partir de 1947
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
entraînement du film 35 mm par quatre griffes (deux griffes d'avancement, deux griffes de stabilité) ; prise de vues de 1 à 300 images seconde ; un débiteur denté ; obturateur à ouverture réglable ; magasin débiteur/récepteur détachable pour 300 m. de film ; compteur de vitesse ; compteur de mètre ; tourelle rotative à trois objectifs ; moteur électrique 24 volts 15 ampères avec rhéostat et variateur de vitesse ; plate-forme en fonte ; lunette de visée ; visée reflex
Auteurs
Bourdereau, Etablissements Alphonse
Paris, 262 rue de Belleville
Fabricants
Bourdereau, Etablissements Alphonse
Paris, 262 rue de Belleville
Utilisateurs
Bourdereau, Etablissements Alphonse
Paris, 262 rue de Belleville
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
Apochromat Kinoptik Paris F : 2 Focale 75 mm n° 6532 ; Apochromat Kinoptik Paris F : 2 Foyer 100 mm n° 5103 ; Apochromat Kinoptik Paris F : 2,5 Focale 150 mm n° 5949
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 65 cm
Largeur : 75 cm
Hauteur : 46 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque métallique : "Matériel cinématographique Ets Bourdereau".
"L'appareil de prise de vues G.V. est actuellement le seul appareil qui permet l'enregistrement d'une image seconde à 300 images seconde, et suivant les besoins il permet toutes les vitesses intermédiaires entre une et 300 images seconde. (...) Il se compose d'un bâti métallique en aluminium fondu, divisé en deux compartiments bien distincts, dans le premier compartiment étanche se trouvent tous les organes mécaniques de commandes, entièrement montés sur roulements à billes. Le second compartiment est réservé au passage du film, ce dernier entraîné par un tambour central denté à déroulement continu, le film est maintenu en place par des galets excentrés (galets à roulements à billes) avec verrou de sécurité indéréglable pendant la marche à Grande Vitesse de l'appareil. Le film passe ensuite dans un couloir d'où il se trouve entraîné d'une façon intermittente par une double griffe d'avancement, le film pendant son court arrêt devant l'objectif, c'est à dire de l'ordre d'une fraction de seconde, est maintenu fixe par une double griffe de stabilité. La pellicule au passage de la fenêtre se trouve pressée d'une façon homogène sur toute sa surface par un presseur adapté sur la porte du couloir, de ce fait on obtient une image de fixité parfaite. (...) L'obturateur est à ouverture variable de l'extérieur au moyen d'un bouton molleté portant un index, cet obturateur est soigneusement équilibré et monté également à roulements à billes. Cet appareil est équipé d'une tourelle pouvant recevoir tout objectif depuis le 25 mm jusqu'au téléobjectif, d'un indicateur de vitesse magnétique et d'un compteur de mètres (Lettre-notice décrivant l'appareil, Paris, Bourdereau, c. 1947).
Bibliographie
Le Technicien du Film, n° 66, 1947.
Lettre-notice décrivant l'appareil, Paris, Bourdereau, c. 1947.
