Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

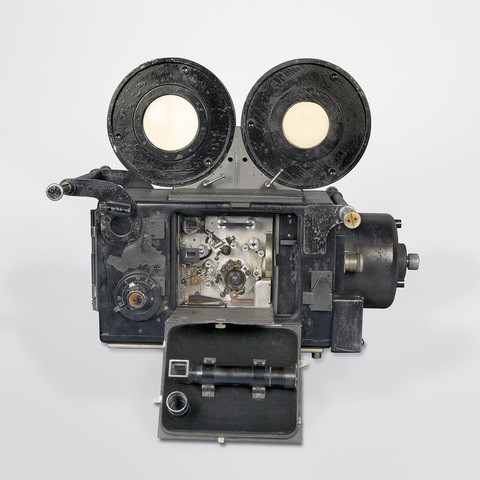

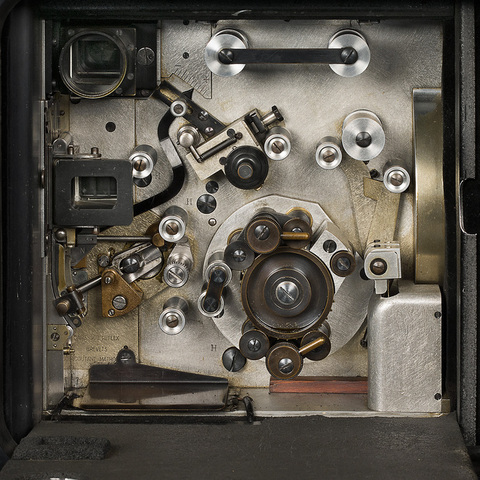

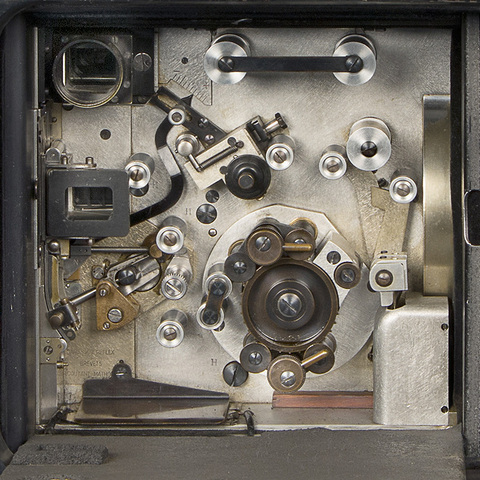

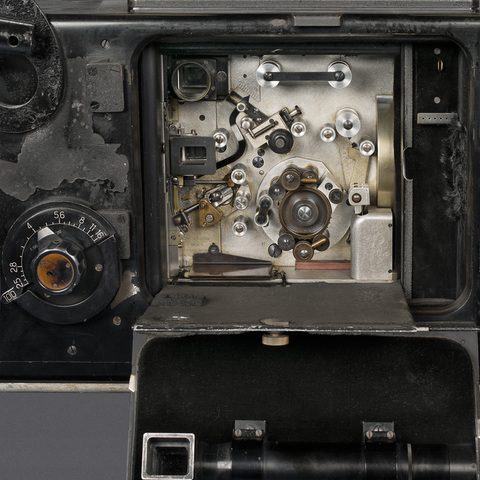

entraînement du film 35 mm par une griffe et deux contre-griffes ; came ronde excentrique évoluant dans une rampe portant la griffe ; presseur intermittent ; un débiteur denté ; caisson insonorisateur ; moteur électrique incorporé ; deux magasins débiteur et récepteur 300 mètres ; soufflet de cuir ; compteur de métrage ; compteur de vitesse ; poinçon ; cadrage directement sur pellicule, sur verre dépoli ou par viseur optique ; mise au point par loupe de visée (à obturateur) sur film ou sur verre dépoli

Auteurs

Coutant André
Paris, 3 bis villa Flore

Mathot Jacques
Paris

Fabricants

Eclair, Société des Etablissements
Paris, 12 rue Gaillon

Utilisateurs

Coutant André
Paris, 3 bis villa Flore

Mathot Jacques
Paris

Distributeurs

Eclair, Société des Etablissements
Paris, 12 rue Gaillon

Sujet du modèle

Informations non disponibles

Objectif

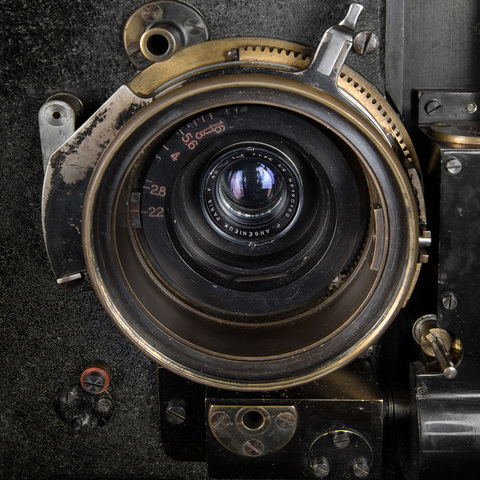

Retrofocus type R11 N° 184 935 P. Angénieux Paris F. 24 1. 2,2

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 113 cm
Largeur : 55.5 cm
Hauteur : 60 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

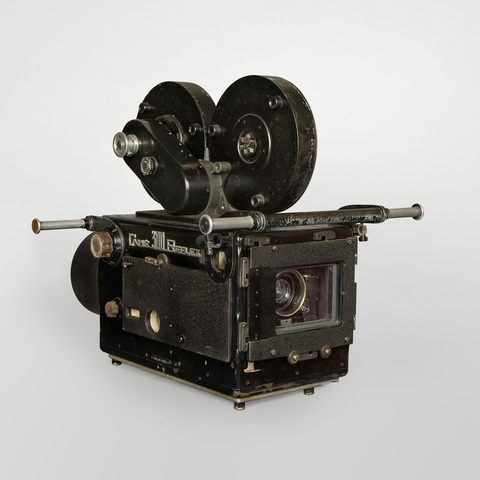

Marque métallique : "Camé 300 Reflex" & "Camé 300 Reflex Brevets Coutant-Mathot Eclair Constructeur Paris".

Une première version (non reflex) avait été présentée en 1939 (La Cinématographie française, n° 1056, 27 janvier 1939).

"En 1949 un progrès important était réalisé avec la sortie du Camé 300 Reflex, appareil de studio insonore à vision reflex, issu des brevets Coutant-Mathot utilisés pour le Caméflex standard. Cet appareil donne actuellement satisfaction aux opérateurs les plus célèbres et les plus exigeants" ("Progrès techniques dans la prise de vues", Ciné, Sciences, Photographie, n° 23, 30 septembre 1952, p. 11).

"Les établissements Eclair ont présenté à la Foire de Paris leur nouvel appareil 300 m Réflex. [...] Le principe Réflex utilisé est le même que celui de l'appareil Caméflex (brevets Coutant-Mathot). L'obturateur du "Camé 300 Reflex" est réglable entre 180° et 0. Au lieu d'être constitué par deux disques plans tournant perpendiculairement à l'axe optique, il est formé d'un miroir reflex et d'une flasque incurvée inclinée à 45° sur l'axe optique. Le système Réflex-Obturateur est le seul connu actuellement qui tourne à raison d'un tour par image, ce qui donne une vitesse angulaire plus grande et partant d'un démasquage plus rapide de la fenêtre d'impression. Cette particularité a exigé une profonde modification du mécanisme appliqué à l'appareil Studio 300 m précédent ce nouveau modèle. Une des pales forme réflecteur pendant la période d'obturation durant laquelle une image escamotée laisse la place à une nouvelle image qui va s'impressionner. L'image reprise par prisme est renvoyée au dispositif optique avec loupe de contrôle. Le problème posé par la vision Réflex tient à la réalisation des conditions suivantes : grand pouvoir réflecteur de la pale obturateur réfléchissante, ce qui signifie polissage et revêtement inoxydable tel qu'à l'obturation minimum (cas du studio) l'image réfléchie soit d'une luminosité suffisante. Le prototype présenté à la Foire de Paris comporte deux loupes : une pour la vision Réflex, une pour la vision sur pellicule, mais il va de soi qu'une loupe unique puisse desservir les deux contrôles. Du fait de l'application de la vision Réflex, le constructeur a supprimé le système du prisme dépoli basculeur qui, dans l'ancien modèle, venait à l'arrêt prendre la place du prisme clair de contrôle derrière la pellicule. La substitution au mécanisme ci-dessus du dispositif Réflex a également permis de simplifier le trajet du film dans la caméra et d'en faciliter le chargement. L'appareil est également très perfectionné en ce qui concerne l'amortissement aux bruits, tant pour le mécanisme que pour le moteur d'entraînement" (La Cinématographie française, 11 juin 1949).

"La particularité essentielle de cette caméra réside dans son système de réglage de fixité, système compensateur du retrait de la pellicule cinématographique. Ce système agit sur la contre-griffe unilatérale et sa mise en place correcte [...] permet d'obtenir à la fois : - Un fonctionnement parfaitement silencieux, - une fixité impeccable de l'image, - la conservation de l'intégrité des perforations, - une diminution notable de l'usure du mécanisme. [...] La caméra comporte une loupe de visée latérale orientable sur 360°. [...] Le moteur logé à l'arrière de l'appareil, sous un blimp cylindrique dévissable, est rapidement démontable ou interchangeable" (Pierre Brard, Technologie des caméras, Paris, Editions techniques européennes, s.d., p. 187-188).

"Le Camé 300 Reflex résoud efficacement tous les problèmes rencontrés par l'opérateur lors de la prise de vues des films parlants noir ou couleur. Précision : construit avec des moyens modernes. Mécanisme robuste offrant une sécurité totale. Insonorisation : la plus silencieuse des caméras. Vision reflex intégrale : très grande luminosité permettant de suivre avec précision, sans parallaxe, l'image enregistrée. Vision sur film : passage rapide de la vision reflex à la vision sur film. Vision mise en scène : viseur clair à image redressée et fort grossissement. Fixité réglable : réglage dynamique de la contre-griffe, minimum de bruit = maximum de fixité. Obturation variable de 0 à 180° coupant les rayons lumineux très près du plan focal. Respect parfait des contrastes. Optique : monte les plus courts foyers depuis le 18,5 mm ; objectifs adaptables sur caméra modèle Caméflex. Tous filtres ou trames adaptables sur objectif et parasoleil. Magasins extérieurs : caméra à chargement simple et rapide par magasins de 300 m. Fictions réglables : réglage instantané de la friction par l'extérieur. [...] Le réglage de la contre-griffe par rapport aux perforations de la pellicule s'effectue instantanément à l'oreille, la caméra ouverte étant en marche par le déplacement d'un index sur une échelle graduée" (Etablissements cinématographiques Eclair, 12 rue Gaillon Paris, Camé 300 Reflex, Brevets Coutant-Mathot, Paris, Eclair, s.d.).

Bibliographie

Pierre Brard, Technologie des caméras, Paris, Editions techniques européennes, s.d., p. 187-188.

La Cinématographie française, n° 1056, 27 janvier 1939, p. 1-2.

La Cinématographie française, 11 juin 1949.

Etablissements cinématographiques Eclair, 12 rue Gaillon Paris, Camé 300 Reflex, Brevets Coutant-Mathot, Paris, Eclair, s.d.

"Progrès techniques dans la prise de vues", Ciné, Sciences, Photographie, n° 23, 30 septembre 1952, p. 11.

André Coutant, "Fixité et transparence", Ciné, Sciences, Photographie, novembre 1952, p. 7-9.
