Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

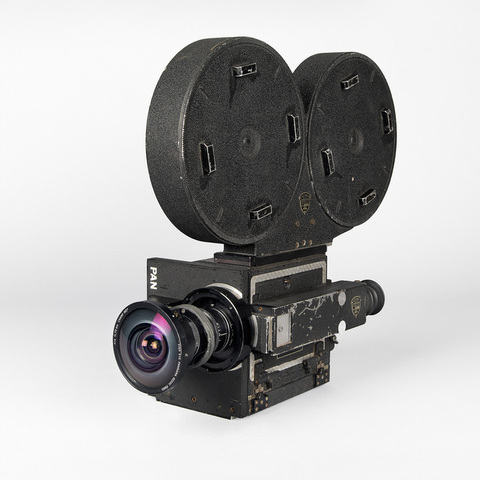

caméra originellement pour le Cinémiracle, transformée pour la prise de vue Vistavision afin de réaliser des films pour le Panrama ; entraînement du film 35 mm à huit perforations par deux griffes et contre-griffes ; un débiteur denté ; magasin débiteur et récepteur supérieur 300 m ; compteur de pellicule ; compteur d'images ; viseur ; prise pour moteur électrique ; objectif Fish Eye Panrama Reosc F/4 11,73 mm champ 160° ; moteur électrique quartz Cinema Products

Auteurs

Jaulmes Philippe
Montpellier

Fabricants

Mitchell Camera Corporation
Hollywood, California

Cinema Products Corporation
Los Angeles, California, 3211 South La Cienega Blvd.

Reosc Optique
Ballainvilliers

Utilisateurs

Jaulmes Philippe
Montpellier

Distributeurs

Mitchell Camera Corporation
666 West Harvard Street, Glendale, California

Sujet du modèle

Informations non disponibles

Objectif

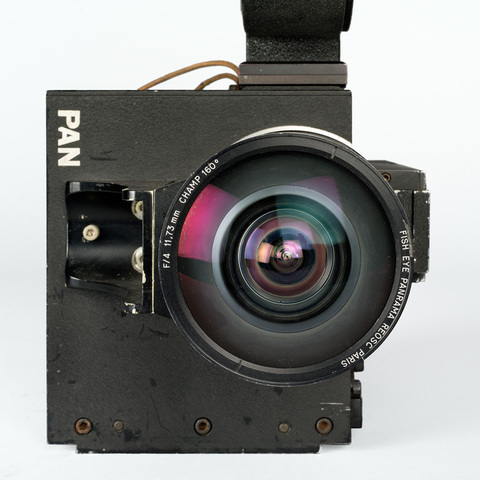

Fish Eye Panrama Reosc F/4 11,73 mm champ 160° Paris

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 41 cm
Largeur : 21 cm
Hauteur : 40 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Mitchell Made in USA Camera Corp. Glendale Calif. N° 7 Model CNC".

Cette caméra 35 mm Mitchell CNC a d'abord servi à partir de 1957 pour le procédé Cinemiracle, amélioration du Cinérama : trois caméras montées en synchronisme sur une plateforme unique. Le film utilisé comporte alors six perforations de chaque côté de l'image. La première caméra centrale couvre la partie centrale du champ et les caméras droite et gauche reprennent les portions du champ de droite à gauche.

Cette caméra, après avoir servi pour le Cinemiracle, a été acquise en 1979 à Los Angeles par John Felton pour le procédé Panrama breveté le 25 avril 1958 par l'architecte Philippe Jaulmes. Lors de son acquisition, la caméra était déjà transformée pour la prise de vues de type Vistavision, c'est à dire à défilement horizontal et à huit perforations de chaque côté de l'image.

Le Panrama repose sur les principes de l'anamorphose sphérique et de la perspective curviligne. Il est présenté à Bruxelles en 1958, à l'Exposition universelle de Montréal en 1967, et à Clapiers près de Montpellier en décembre 1969, dans une salle de 50 places spécialement construite avec un écran de 12 m de diamètre (environ 180 m2). Ce bâtiment insolite, fermé depuis le début des années 2000, est aujourd'hui inscrit au titre des monuments historiques. En 1981, 35 rue de la Gaité à Paris, s'ouvre une salle de 235 places équipée d'une coupole hémisphérique de 17 m de diamètre (350 m2 de surface) inclinée à 30°. Le Panrama est alors exploité par les Ateliers du Cinéma total, rassemblant Philippe Jaulmes et plusieurs techniciens à Montpellier. A la prise de vues, la sphéricité des images s'obtient avec un objectif Fish-Eye de très courte focale, spécialement conçu et monté sur cette caméra Mitchell 35 mm Cinemiracle (à partir de 1963 ; précemment en 9,5 mm,1955 et 16 mm,1960) et une caméra Caméflex modifiée par André Coutant. Un projecteur à défilement horizontal, équipé d'un objectif semblable, est placé sous les gradins de la salle et envoie vers le haut les images sur la sphère aluminée. Le spectateur est situé au centre de l'image, environné de toute part ; il en résulte des sensations d'espace totalement inédites.

Bibliographie

"Le procédé Cinémiracle", La Cinématographie française, août 1957, p. III.

Joseph Henry, "Cinemiracle Process Bows In", International Projectionist, March, 1957, p. 16-17.

Gayne Rescher, "Windjammer - First in Cinemiracle", American Cinematographer, April 1958, p. 220-244.

Philippe Jaulmes, L'écran total, pour un cinéma sphérique, Paris, Lherminier, 1981.
