Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

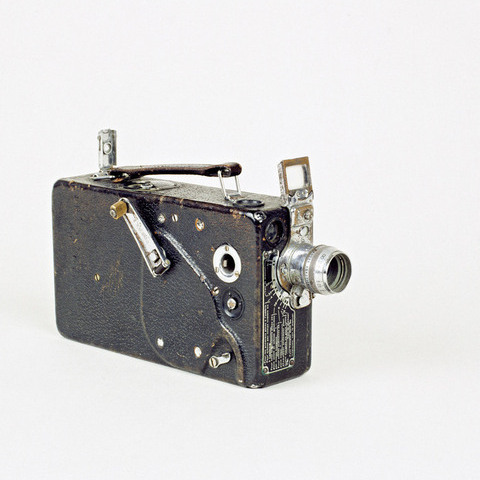

entraînement du film 16 mm par deux griffes ; un débiteur denté ; emplacement intérieur pour deux magasins débiteur et récepteur parallèles (30 m de film) ; moteur à ressort ; manivelle ; poignée cuir ; compteur de pieds ; viseur clair à lentilles et pointeur

Auteurs

Informations non disponibles

Fabricants

Eastman Kodak Company
Rochester, New York

Utilisateurs

Informations non disponibles

Distributeurs

Eastman Kodak Company
Rochester, New York

Kodak-Pathé S.A.
Paris, 17 rue François Ier

Sujet du modèle

Informations non disponibles

Objectif

Kodak Anastigmat f : 1,9, F. : 25 mm

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 24 cm
Largeur : 7 cm
Hauteur : 15 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque métallique : "Ciné-Kodak Model K. Made in USA at Rochester N.Y. by Eastman Kodak Co."

Appareil proposé en gainerie de quatre couleurs différentes : bleue, brune, gris foncé ou noire.

"Le nouveau Ciné-Kodak Modèle K [...] est plus petit et plus léger que le modèle B, presque aussi léger que le BB dont la capacité est moitié moins grande que celle du K. il est muni de la demi-vitesse qui augmente le champ des possibilités de la prise de vues. Il est équipé soit avec objectif Kodak F. 3,5, soit avec F. 1,9 qui sont instantanément interchangeable l'un avec l'autre et avec le F. 4,5 de 78 mm de foyer pour effets de téléphoto. L'élément avant du viseur est fixé sur la monture de chaque objectif et se met automatiquement en place. [...] Ce modèle exiet en bleu, brun, gris foncé et noir avec sac de couleur assortie" (Ciné-Amateur, n° 5, juillet 1931).

"Features of Ciné-Kodak Model K : Kodak anastigmat f. 1,9 lens easily interchangeable with six telephoto lenses and a 15 mm wide-angle lens ; Full-view eye-level finder plus a reflecting waist-height finder for analyzing composition and for filming objects close to the ground ; twoo speed - standarad and half - 16 or 8 frames per second ; easily read footage indicator showing how much unused film remains ; loads with 100 foot or 50 foot rolls of 16 mm black and white and full-color Kodakchrome, $ 72.00" (Catalogue Fotoshop Inc., s.d.).

"Le Ciné-Kodak modèle K peut prendre soit des vues en noir et blanc, soit des vues Kodachrome (en couleurs naturelles) à l'intérieur ou à l'extérieur. Un ingénieux système de réduction de vitesse permet en outre les prises de vues en mauvais éclairage ou quand le soleil n'est pas suffisamment brillant. [...] Il se charge avec des bobines de 15m25 ou 30m50 de film Ciné-Koadk, Panchromatic, Super-Sensitive Panchromatic, ou Kodachrome" (Ciné-Kodak 16 mm, Paris, Kodak-Pathé, mars 1937, p. 7).

"Modèle K. Capacité 30,50 m ou 15,25 m. Le Ciné-Kodak le plus moderne et le plus complet, réunissant tous les avantages que peut exiger un cinéaste averti: prise de vues en noir et blanc ou en couleurs naturelles. Livré avec anastigmat 1:1,9 ou 1:3,5, ces deux objectifs étant interchangeables et pouvant être également remplacés par des téléobjectifs ou par un objectif court foyer. 2 vitesses, 16 et 8 images. Prix: Ciné-Kodak modèle K, en noir ou en couleurs (gris foncé ou bleu, objectif 1:1,9 avec sac, 4685 fr." (Photo-Plait, Paris, 1933, p. 155).

"Lorsque la société Eastman Kodak Co crée le format réduit 16 mm en 1923, elle met également sur le marché une caméra destinée à ce format. C'est au départ la caméra Ciné-Kodak, appelée Modèle A par la suite, actionnée par manivelle, comme la petite Pathé-Baby de Charles Pathé. Cette caméra recevra des évolutions (modèles B, BB) et en 1930, le modèle K vient combler l'amateur. Elle sera fabriquée jusqu'en 1946. C'est une belle caméra, dans la tradition Kodak de cette époque : gainage cuir, chromes profonds et belle mécanique. Contrairement aux modèles précédents elle accepte les bobines de 30 mètres, d'où une longueur de boîtier un peu plus importante. [...] Elle présente une autonomie de 4 mn environ à 16 images par seconde. Les objectifs sont interchangeables. Le viseur aérien met en oeuvre le verre de champ solidaire de la monture, associé à un oeilleton avec lentille correctrice. Ces deux éléments sont rabattables. Pour l'objectif de base, anastigmat f: 1,9 de 25 mm, le verre de champ comporte deux repères gravés pour la correction de parallaxe à 6 et 2 pieds. Ce viseur est complété par un viseur de poitrine avec miroir, du type de ceux qui équipent traditionnellement les 6 x 9 à soufflet. Le remontage complet du ressort nécessite 29 tours de manivelle (rabattable avec logement pour le maneton) et assure une autonomie de prise de vues de 40 secondes à la cadence de 16 images par seconde. Le déclencheur peut être verrouillé pour une marche continue et un bouton permet de réduire la cadence à 8 images par seconde. Sous la poignée de transport, un compteur indique le métrage de film qui reste à exposer. Un écrou de pied au pas Kodak est prévu sur la base de la caméra. Le couvercle latéral est muni de la classique fermeture par bouton tourner-pousser, verrouillage en trois points. La dépose du couvercle permet d'accéder à la partie chargement du film. Et l'on découvre alors une disposition des bobines assez inhabituelles. Elles sont concentriques, la bobine débitrice étant placée au fond de la caméra et accessible en basculant la platine qui porte la bobine réceptrice. Cette disposition fait l'objet du brevet n° 1 548 960 du 17 janvier 1925. Un galet incliné permet de ramener le film dans le plan du mécanisme. [...] Le mouvement de griffe est classique avec déplacement vertical par maneton excentré et pénétration par articulation au milieu du bras. A l'arrêt du défilement, la griffe est en prise avec les perforations du film. Pour permettre la mise en place du film, la griffe est articulée et s'accroche sur un petit ressort en position désengagée. Elle sera automatiquement libérée à la première action sur le déclencheur (brevet n° 1 727 356 du 8 décembre 1927). L'ensemble couloir/presseur peut être déposé" (Jean-Claude Laubie, "Encore un peu de Kodak", Cinéscopie, n° 44, décembre 2016, p. 8-21).

Bibliographie

Manuel du Ciné-Kodak Modèle K, Paris, Kodak-Pathé, s.d.

Ciné-Amateur, n° 5, juillet 1931.

Ciné-Kodak 16 mm, Paris, Kodak-Pathé, mars 1937.
