Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

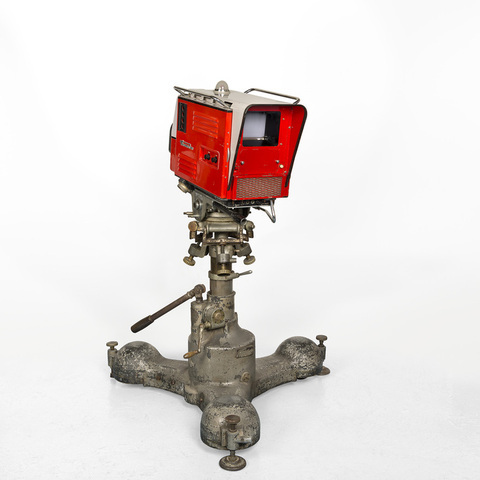

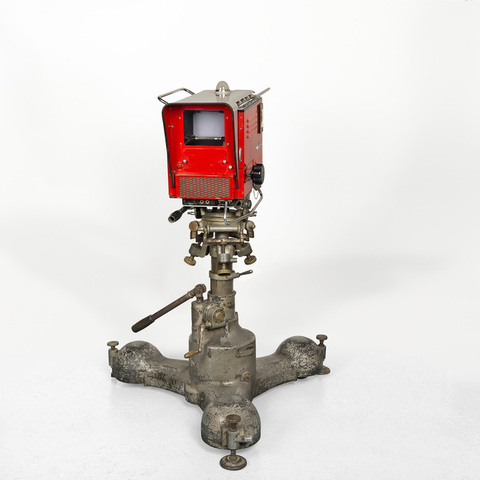

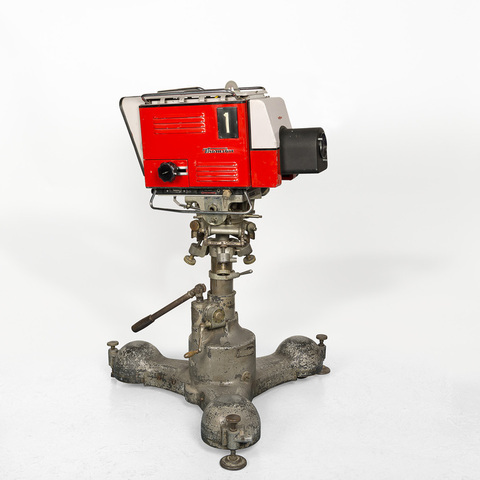

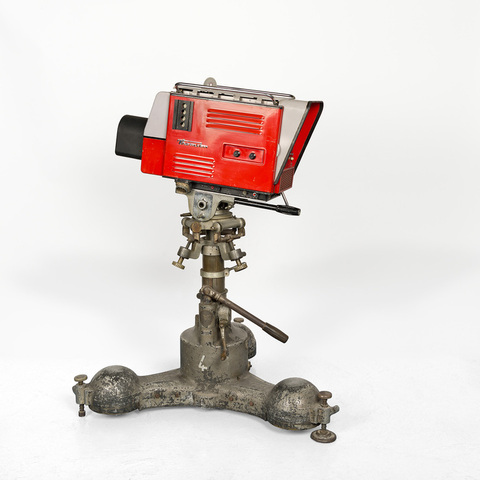

tube Image-Orthicon 3" régulé à 2 degrés près par chauffage et ventilation ; monostandard 625 lignes ou 819 lignes ; roue porte-filtres à cinq positions ; diaphragme télécommandé par pupitre ; viseur électronique de 17 cm équipé d'un tube cathodique de 17 cm de diagonale ; compteur horaire incorporé ; prise audio pour microphone de commentateur ; interphone fonctionnant sur batterie ; réglage contraste / lumière ; zoom P. Angénieux F. 50 - 200 mm 1 : 3 n° 1 157 135 type LB3 ; distance focale et de mise au point à commande mécanique

Auteurs

Informations non disponibles

Fabricants

Compagnie française Thomson Houston
Gennevilliers, 100 rue du Fossé Blanc

Etablissements Pierre Angénieux
Saint-Héand

Utilisateurs

Informations non disponibles

Distributeurs

Compagnie française Thomson Houston
Paris, 173 boulevard Haussmann

Sujet du modèle

Informations non disponibles

Objectif

P. Angénieux F. 50 - 200 mm 1 : 3 n° 1 157 135 type LB3

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 84 cm
Largeur : 40 cm
Hauteur : 51 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

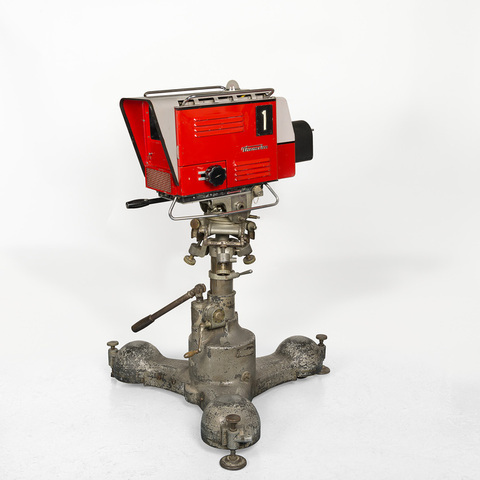

Marque : "Thomson" et "Thomson-Houston".

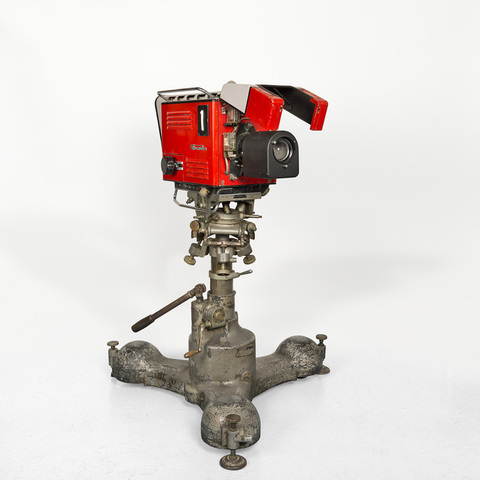

"Cette caméra marque l'abandon définitif de la tourelle d'objectifs, le zoom de rapport 4 x Angénieux est amovible pour le transport et disponible dans les trois gammes de focales : 35-140 mm ; 50-200 mm (standard) ; 100-400 mm (reportage). La caméra est équipée d'une monocommande zoom/point, simple sûre et pratique. Le diaphragme est télécommandé depuis le pupitre et une série de filtres complètent son action. La cible du tube Image-Othicon était thermostatée et le balayage était équipé d'un dispositif anti-marquage appelé orbiteur qui décadrait lentement (30 secondes) et circulairement l'image de quelques pour cents sur la cible. La caméra aura de multiples versions et sera transistorée en 1962" (Bernard Tichit).

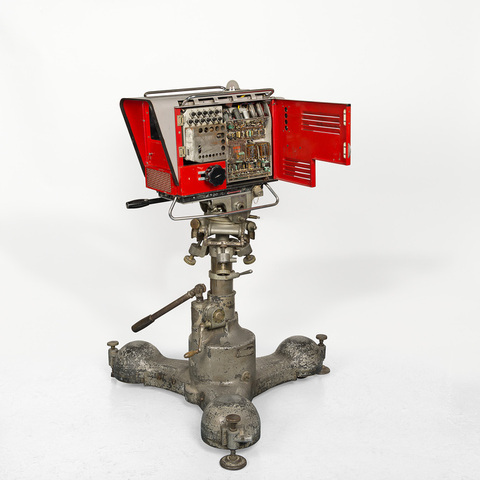

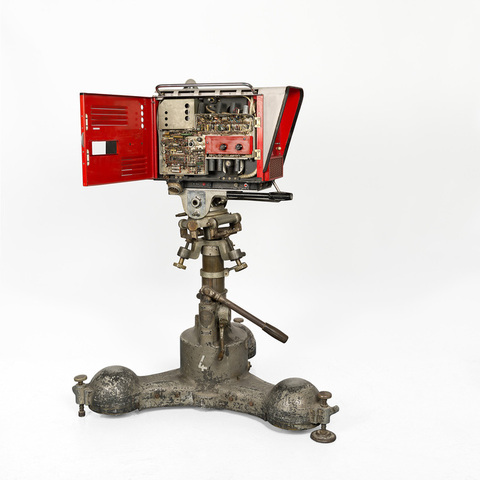

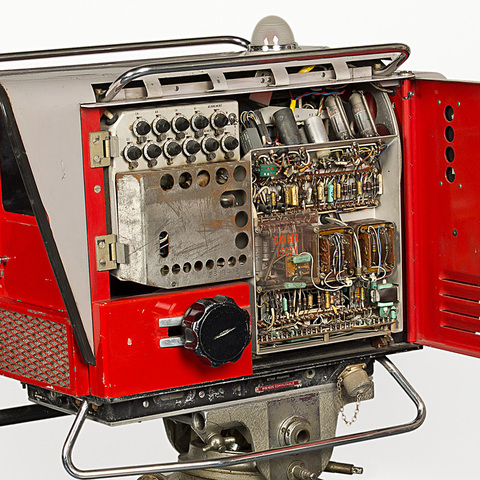

"Designed for use with 3 inches image-orthicon tube. Light camera suitable for field and studio use. Interchangeable lens with variable focal lenght. Single knob control for optical focussing and focal lenght variation. Remote-controlled diaphragm. Built-in electronic viewfinder, rectangular tube with a 17 cm diagonal. Regulation of all voltages, currents and EHV. All electronic components readily accessible. Operating temperature of image-orthicon tube controlled by thermostat. Equipped with an orbiter system limiting the I.O. tube sticking. Possibility of connection of commentator's microphone to the camera. Supplied in conformity with C.C.I.R. & O.I.R. 625 lines standards of french 819 lines standards. Partial transistorisation of circuits. [...] A mixed version (625-819 lines) can be supplied on request, fitted with a standard-switching relay. [...] The TH. T 628 camera is built of light alloy ; ground castings ensure perfect optical alignment between the interchangeable lens and the I.Orthicon tube. Optical components are black, while the body of the camera is two-tone. The camera is designed for easy operation. Indeed the cameraman finds at his disposal : - single control knob for optical focussing and focal lenght variation (on right-hand side) ; - brightness and contrast settings of electronic view-finder (on left-hand side) ; highly luminous view - finder and large screen ; - focal length indicator within the viewing-tube ; - cue indicator light. The camera side panels, fitted with magnetic locks, can be opened to reach two rotating chassis which include the electronic circuits. The variable focal lenght lens unit is detachable. It can be removed in less than one minute. When the unit is replaced, remote controls are automatically reconnected. The iris is electrically remote-controlled from the video-channel. A filter-carrier allows for insertion of neutral or coloured filters between the lens and the I. Orthicon tube. The camera is normally equipped with a 50/200 mm lens, of F/3 aperture" (Brochure Thomson CFTH Houston TH. T 628 Image-Orthicon Television Camera, Paris, Compagnie française Thomson-Houston, s.d.).

"Conçue pour l'utilisation du tube image-orthicon de 3 pouces. Caméra légère utilisable en studio ou en reportage. Objectif interchangeable à focale variable. Commandes groupées en un seul bouton pour la mise au point et la variation de focale. Diaphragme télécommandé. Viseur électronique incorporé - tube rectangulaire de 17 cm de diagonale. Régulation de toutes les tensions, courants et très hautes tensions. Accessibilité à tous les organes électroniques. Température de fonctionnement du tube image-orthicon thermostatée. Equipée d'un système orbiter limitant le marquage du tube I.O. Possibilité de brancher un micro commentateur sur la caméra. Livrable au standard 625 lignes CCIR et CIR et 819 lignes français. Transistorisation partielle des circuits. [...] Sur demande il peut être livré une version mixte 625-819 lignes à commutation de standard par relais. [...] Réalisée en alliages légers, des pièces de fonderies rectifiées assurent un parfait alignement optique entre l'objectif interchangeable et le tube I.O. [...] Le cameraman dispose : - d'une monocommande de la mise au point et de la variation de focale de l'objectif (située à sa droite) ; - des réglages de brillance et de contraste du viseur électronique (situés à sa gauche) ; - d'un viseur très lumineux et de grand écran ; - d'un indicateur de distances focales monté dans le tunnel du viseur ; - d'un voyant antenne. [...] Un système thermostaté de soufflage d'air, de l'arrière vers l'avant du tube I.O. contrôle la plage de fonctionnement du tube entre 35 et 45 ° C. [...] Les générateurs de balayage ligne et image sont entièrement placés dans la caméra" (Thomson CFTH Houston, Caméra de télévision à tube image-orthicon THT 628, Gennevilliers, CFTH, s.d.).

Bibliographie

Thomson CFTH Houston, Caméra de télévision à tube image-orthicon THT 628, Gennevilliers, CFTH, s.d.
Thomson CFTH Houston TH. T 628 Image-Orthicon Television Camera, Paris, Compagnie française Thomson-Houston, s.d.
